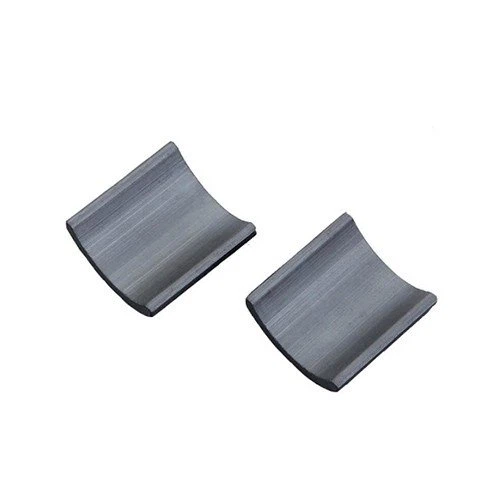

Ferrit Segment Magnet er også kendt som en keramisk magnet og endda som Permanent Ferrite magnet. Navnet er udskifteligt, men de refererer alle til nøjagtig den samme materialetype. De er kendt som keramiske magneter, fordi de er elektrisk isolerende. Hårde ferrit/keramiske magneter sammensat af barium eller strontium, blev udviklet i begyndelsen af 1960'erne som et alternativ til de dyrere metalliske magneter. Denne klasse af magneter er meget hårde, skøre og har lavere energiegenskaber sammenlignet med andre magnetiske materialer. Det er dog meget populært og udbredt i alle industrier, inklusive bilindustrien, rumfart, militær, reklame, designhus, elektronisk og akademisk/R&D på grund af dets fremragende modstand mod afmagnetisering, korrosion og den fordelagtige prissætning.
Ferrit Segment Magnet fremstilles ved presning, sintring eller sprøjtestøbning. Disse magneter kan være både anisotrope og isotrope. Anisotrope kvaliteter er orienteret i fremstillingsretningen og skal magnetiseres i orienteringsretningen. Isotropiske kvaliteter er ikke orienterede og kan magnetiseres i enhver retning.
Ferrit Segment Magnet er en type magnet lavet af ferritmateriale. Ferrit er et keramisk materiale med høj magnetisk permeabilitet og gode magnetiske egenskaber, så det er meget udbredt til fremstilling af magneter.
Ferrit Segment Magnet har god magnetisk permeabilitet, stabilitet og slidstyrke og kan arbejde i barske miljøer som høj temperatur, højt tryk og stærkt magnetfelt. De er meget udbredt inden for elektriske, elektroniske, automotive, medicinske, sensor-, kommunikations- og rumfartsområder.
Hård ferritmagnet kommer i mange forskellige former og størrelser, såsom cylindrisk, firkantet, ring, buet osv., som kan designes og fremstilles efter forskellige applikationsbehov. Under fremstillingsprocessen sintres ferritmaterialet først til den ønskede form, magnetiseres derefter og til sidst bearbejdes og behandles for at opnå den nødvendige præcision og overfladekvalitet.
Afslutningsvis er ferrit Segment Magnet et fremragende magnetmateriale med bred anvendelse og markedsudsigter.
Hvis du har brug for en skræddersyet hård ferrit/keramisk magnet eller magnetisk samling, teknisk support eller vores tekniske datablad for hård ferrit/keramisk magnet, bedes du kontakte os. Hvis du har brug for et tilbud på en eksisterende magnetform eller en skræddersyet form, så kontakt os venligst. Vi tilbyder en yderst konkurrencedygtig pris til din reference.
Typisk magnetisk ydeevne til hård ferritmagnet
karakter | Remanens | Tvangskraft | Indre tvang | Max energi | Massefylde | ||||
Br | Hcb | Hcj | (BH)max | ||||||
Mt | Gs | KA/m | Œ | KA/m | Œ | KJ/m³ | MGOe | G/CM³ | |
Y8T | 200-235 | Større end eller lig med2000 | 125-160 | Større end eller lig med1570 | 210-280 | Større end eller lig med2610 | 6.5-9.5 | Større end eller lig med0.8 | 4.8 |
Y22H | 310-360 | Større end eller lig med3100 | 220-250 | Større end eller lig med2770 | 280-320 | Større end eller lig med3520 | 20.0-24.0 | Større end eller lig med2.5 | 4.9 |
Y25 | 360-400 | Større end eller lig med3600 | 135-170 | Større end eller lig med1700 | 140-200 | Større end eller lig med1760 | 22.5-28.0 | Større end eller lig med2.8 | 4.9 |
Y26H-1 | 360-390 | Større end eller lig med3600 | 200-250 | Større end eller lig med2512 | 225-255 | Større end eller lig med2830 | 23.0-28.0 | Større end eller lig med2.9 | 4.9 |
Y26H-2 | 360-380 | Større end eller lig med3600 | 263-288 | Større end eller lig med3300 | 318-350 | Større end eller lig med4000 | 24.0-28.0 | Større end eller lig med3 | 4.9 |
Y27H | 350-380 | Større end eller lig med3500 | 225-240 | Større end eller lig med2830 | 235-260 | Større end eller lig med2950 | 25.0-29.0 | Større end eller lig med3.1 | 4.9 |
Y28 | 370-400 | Større end eller lig med3700 | 175-210 | Større end eller lig med2200 | 180-220 | Større end eller lig med2260 | 26.0-30.0 | Større end eller lig med3.3 | 4.9 |
Y28H-1 | 380-400 | Større end eller lig med3800 | 240-260 | Større end eller lig med3020 | 250-280 | Større end eller lig med3140 | 27.0-30.0 | Større end eller lig med3.4 | 4.9 |
Y28H-2 | 360-380 | Større end eller lig med3600 | 271-295 | Større end eller lig med3400 | 382-405 | Større end eller lig med4800 | 26.0-30.0 | Større end eller lig med3.3 | 4.9 |
Y30 | 370-400 | Større end eller lig med3700 | 175-210 | Større end eller lig med2200 | 180-220 | Større end eller lig med2260 | 26.0-30.0 | Større end eller lig med3.3 | 4.9 |
Y30BH | 380-390 | Større end eller lig med3800 | 223-235 | Større end eller lig med2800 | 231-245 | Større end eller lig med2900 | 27.0-30.0 | Større end eller lig med3.4 | 4.9 |
Y30H-1 | 380-400 | Større end eller lig med3800 | 230-275 | Større end eller lig med2890 | 235-290 | Større end eller lig med2950 | 27.0-32.5 | Større end eller lig med3.4 | 4.9 |
Y30H-2 | 395-415 | Større end eller lig med3950 | 275-300 | Større end eller lig med3460 | 310-335 | Større end eller lig med3900 | 27.0-32.0 | Større end eller lig med3.4 | 4.9 |
Y32 | 400-420 | Større end eller lig med4000 | 160-190 | Større end eller lig med2010 | 165-195 | Større end eller lig med2070 | 30.0-33.5 | Større end eller lig med3.8 | 4.9 |
Y32H-1 | 400-420 | Større end eller lig med4000 | 190-230 | Større end eller lig med2390 | 230-250 | Større end eller lig med2890 | 31.0-35.0 | Større end eller lig med3.9 | 4.9 |
Y32H-2 | 400-440 | Større end eller lig med4000 | 224-240 | Større end eller lig med2810 | 230-250 | Større end eller lig med2890 | 31.0-34.0 | Større end eller lig med3.9 | 4.9 |
Y33 | 410-430 | Større end eller lig med4100 | 220-250 | Større end eller lig med2760 | 225-255 | Større end eller lig med2830 | 31.5-35.0 | Større end eller lig med4 | 4.9 |
Y33H | 410-430 | Større end eller lig med4100 | 250-270 | Større end eller lig med3140 | 250-275 | Større end eller lig med3140 | 31.5-35.0 | Større end eller lig med4 | 4.9 |
Y34 | 420-440 | Større end eller lig med4200 | 200-230 | Større end eller lig med2510 | 205-235 | Større end eller lig med2580 | 32.5-36.0 | Større end eller lig med4.1 | 4.9 |
Y35 | 430-450 | Større end eller lig med4300 | 215-239 | Større end eller lig med2700 | 217-241 | Større end eller lig med2730 | 33.1-33.2 | Større end eller lig med4.2 | 4.9 |
Y36 | 440-450 | Større end eller lig med4400 | 247-271 | Større end eller lig med3100 | 250-374 | Større end eller lig med3140 | 35.1-38.3 | Større end eller lig med4.4 | 4.9 |
Y38 | 440-460 | Større end eller lig med4400 | 285-305 | Større end eller lig med3580 | 294-310 | Større end eller lig med3690 | 36.6-40.6 | Større end eller lig med4.6 | 4.9 |
Y40 | 450-460 | Større end eller lig med4500 | 330-354 | Større end eller lig med4150 | 340-360 | Større end eller lig med4270 | 37.6-41.8 | Større end eller lig med4.7 | 4.9 |
Fysiske egenskaber ved hårde ferritmagneter
Curie temperatur (grad) | 450 |
Maksimal driftstemperatur (grad) | 250 |
Hårdhed (Hv) | 480-580 |
Massefylde (g/cm3) | 4.8 - 4.9 |
Relativ rekylpermeabilitet (μrec) | 1.05 - 1.20 |
Mætningsfeltstyrke, kOe (KA/m) | 10 (800) |
Temperaturkoefficient for Br (procent/grad) | -0.2 |
Temperaturkoefficient for iHc (procent/grad) | 0.3 |
Trækstyrke (N/mm) | <100 |
Tværgående brudstyrke (N/mm) | 300 |
USA Standard - Permanent Ferrit / Keramisk magnet
karakter | Remanens | Tvangskraft | Indre tvang | Max energi | Massefylde | Tw Max | Bemærkning | ||||
Br | Hcb | Hcj | BHmax | ||||||||
KG | Mt | KOe | KA/m | KOe | KA/m | KJ/m3 | MGOe | G/CM3 | grad | ||
C1 | 2.3 | 230 | 1.86 | 150 | 3.5 | 258 | 8.36 | 1.05 | 4.8 | 250 | Isotropisk |
C5 | 3.8 | 380 | 2.4 | 190 | 2.5 | 200 | 27.1 | 3.4 | 4.9 | 250 | |
C7 | 3.4 | 340 | 3.23 | 258 | 4.0 | 318 | 21.9 | 2.75 | 4.9 | 250 | |
C8(C8A) | 3.85 | 385 | 2.95 | 235 | 3.0 | 240 | 27.8 | 3.5 | 4.9 | 250 | Anisotropisk |
C8B | 4.2 | 420 | 2.9 | 232 | 2.96 | 236 | 32.8 | 4.1 | 4.9 | 250 | |
C9 | 3.8 | 380 | 3.5 | 280 | 4.0 | 320 | 26.4 | 3.3 | 4.9 | 250 | |
C10 | 4.0 | 400 | 3.6 | 288 | 3.5 | 280 | 30.4 | 3.8 | 4.9 | 250 | |
C11 | 4.3 | 430 | 2.5 | 200 | 2.55 | 204 | 34.4 | 4.3 | 4.9 | 250 | |
Standard of International Electronics Committee (IEC404-8-1)
karakter | Remanens | Tvangskraft | Indre tvang | Max energi | Massefylde | ||||
Br | Hcb | Hcj | (BH)max | ||||||
KG | Mt | KOe | KA/m | KOe | KA/m | KJ/m3 | MGOe | G/CM3 | |
HF8/22 | 2.00-2.20 | 200-220 | 1.57-1.76 | 125-140 | 2.76-2.89 | 220-230 | 6.5-6.8 | 0.8-1.1 | 4.8 |
HF20/19 | 3.20-3.33 | 320-333 | 2.14-2.39 | 170-190 | 2.39-2.51 | 190-200 | 20.0-21.0 | 2.5-2.7 | 4.9 |
HF20/28 | 3.10-3.25 | 310-325 | 2.76-2.89 | 220-230 | 3.52-3.64 | 280-290 | 20.0-21.0 | 2.5-2.7 | 4.9 |
HF22/30 | 3.50-3.65 | 350-365 | 3.20-3.33 | 255-265 | 3.64-3.77 | 290-300 | 22.0-23.5 | 2.8-3.0 | 4.9 |
HF24/16 | 3.50-3.65 | 350-365 | 1.95-2.20 | 155-175 | 2.01-2.26 | 160-180 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF24/23 | 3.50-3.65 | 350-365 | 2.76-2.89 | 220-230 | 2.89-3.01 | 230-240 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF24/35 | 3.60-3.70 | 360-370 | 3.27-3.39 | 260-270 | 4.40-4.52 | 350-360 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF26/16 | 3.70-3.80 | 370-380 | 1.95-2.20 | 155-175 | 2.01-2.26 | 160-180 | 26.0-27.0 | 3.2-3.4 | 4.9 |
HF26/18 | 3.70-3.80 | 370-380 | 2.20-2.39 | 175-190 | 2.26-2.39 | 180-190 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/24 | 3.70-3.80 | 370-380 | 2.89-3.01 | 230-240 | 3.01-3.14 | 240-250 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/26 | 3.70-3.80 | 370-380 | 2.89-3.01 | 230-240 | 3.27-3.39 | 260-270 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/30 | 3.85-3.95 | 385-395 | 3.27-3.39 | 260-270 | 3.77-3.89 | 300-310 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF28/26 | 3.85-3.95 | 385-395 | 3.14-3.33 | 250-265 | 3.27-3.45 | 260-275 | 28.0-30.0 | 3.5-3.8 | 4.9 |
HF28/28 | 3.85-3.95 | 385-395 | 3.27-3.39 | 260-270 | 3.50-3.60 | 280-290 | 28.0-30.0 | 3.5-3.8 | 4.9 |
HF30/26 | 3.95-4.05 | 395-405 | 3.14-3.33 | 250-260 | 3.27-3.39 | 260-270 | 30.0-31.5 | 3.8-3.9 | 4.9 |
